图表视图

  • 2026-09-14
  • Morten Lønskov
Applies to:
  • ❌ Tabular Editor 2
  • Tabular Editor 3
    ✔ Desktop
    ✔ Business
    ✔ Enterprise

Tabular Editor 3 中的图表视图是语义模型的可视化呈现。它提供直观的布局，用于查看表、表中的列，以及它们之间的关系。它特别适合快速把握架构、创建关系，并向利益相关者展示模型。图表可以保存为独立文件。更多信息请参阅 支持的文件类型。

Note

我们建议创建多个较小的图表，而不是少数几个大型图表。当图表包含 20 张左右甚至更多的表时，很快就会显得杂乱，难以理解。

在 Tabular Editor 3 中加载模型后，选择菜单 文件 > 新建 > 图表 创建新图表；或在主工具栏中新建图表，然后将 TOM Explorer 中的表拖放到图表窗口中。

使用图表视图

添加表

可通过以下任一方式将初始表添加到关系图中：

  • 在 TOM Explorer 中(多选)选择表，然后右键单击并选择 添加到关系图。
  • 在 TOM Explorer 中(单选或多选)表，然后将表拖到关系图上

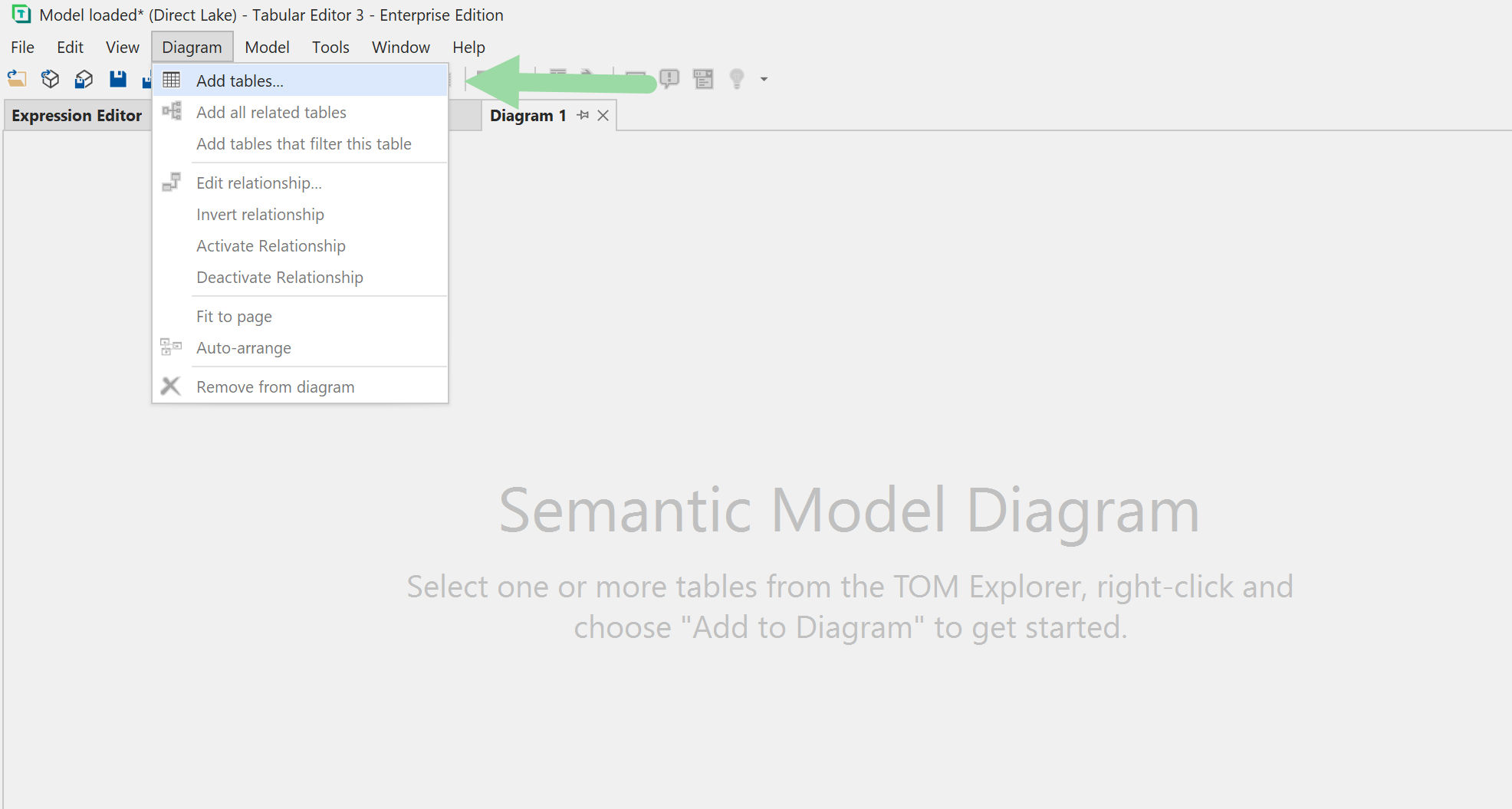

  • 选择菜单 图表 > 添加表...，然后在弹出的对话框中（可多选）选择要添加的表。 关系图：添加表

要向关系图添加更多表，可以再次使用上述方法；或者在关系图中右键单击现有表，并选择以下选项之一：

  • 添加筛选此表的表：将所有可能直接筛选当前选中表，或通过其他表间接筛选当前选中表的表添加到关系图中。从事实表开始时很有用。

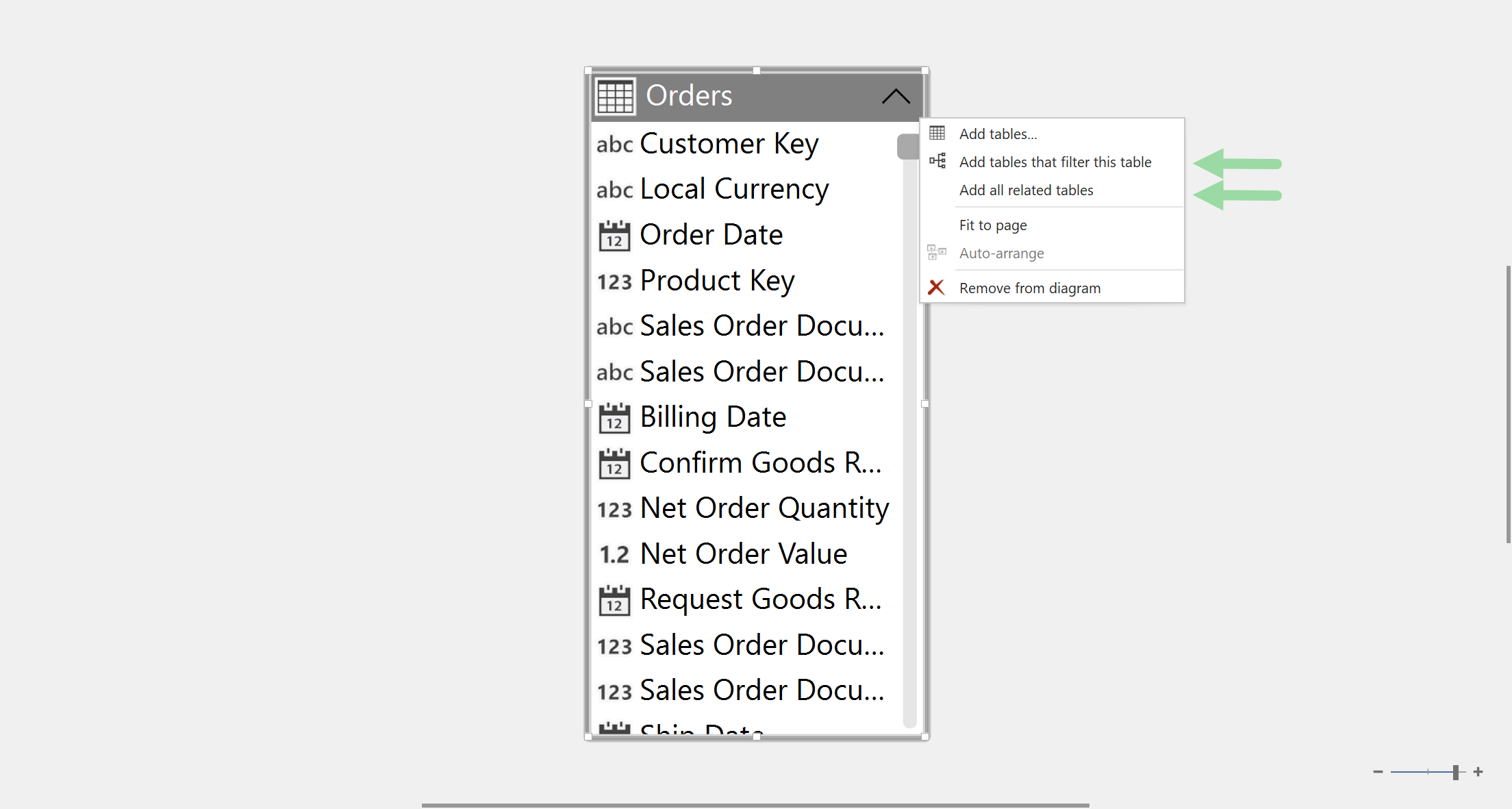

  • 添加所有相关表：将所有与当前选中表直接相关的表添加到关系图中。从维度表开始时很有用。 添加相关表

在继续之前，先按你的偏好重新排列并调整关系图中的表大小；或者使用 关系图 > 自动排列 功能，让 Tabular Editor 3 自动布局这些表。

使用关系图修改关系

要在两张表之间添加新关系，请找到该关系中事实表（多方）上的列，并将该列拖到维度表（单方）上对应的列。确认关系设置，然后单击 确定。

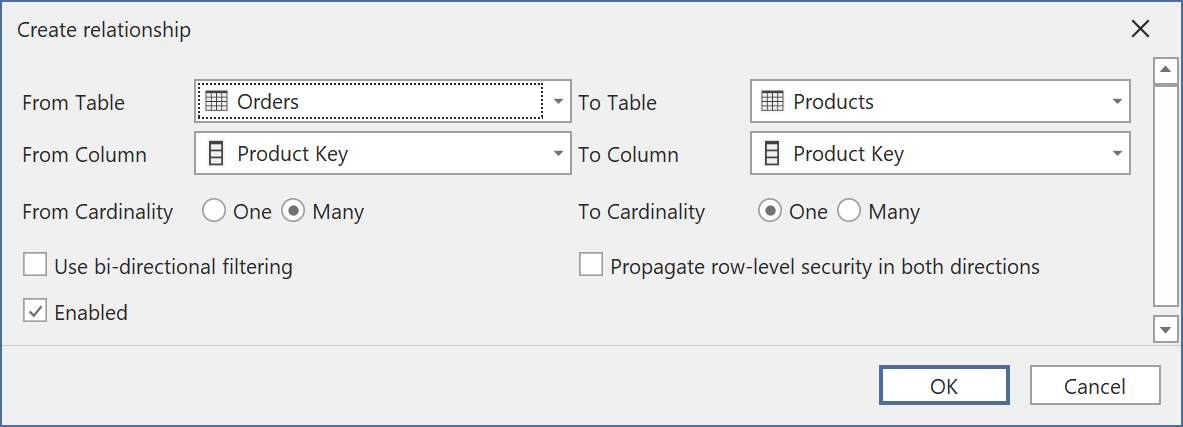

创建关系

要编辑现有关系，右键单击它并选择 编辑关系。右键菜单中还提供了反转或删除关系的快捷命令，如下图所示。

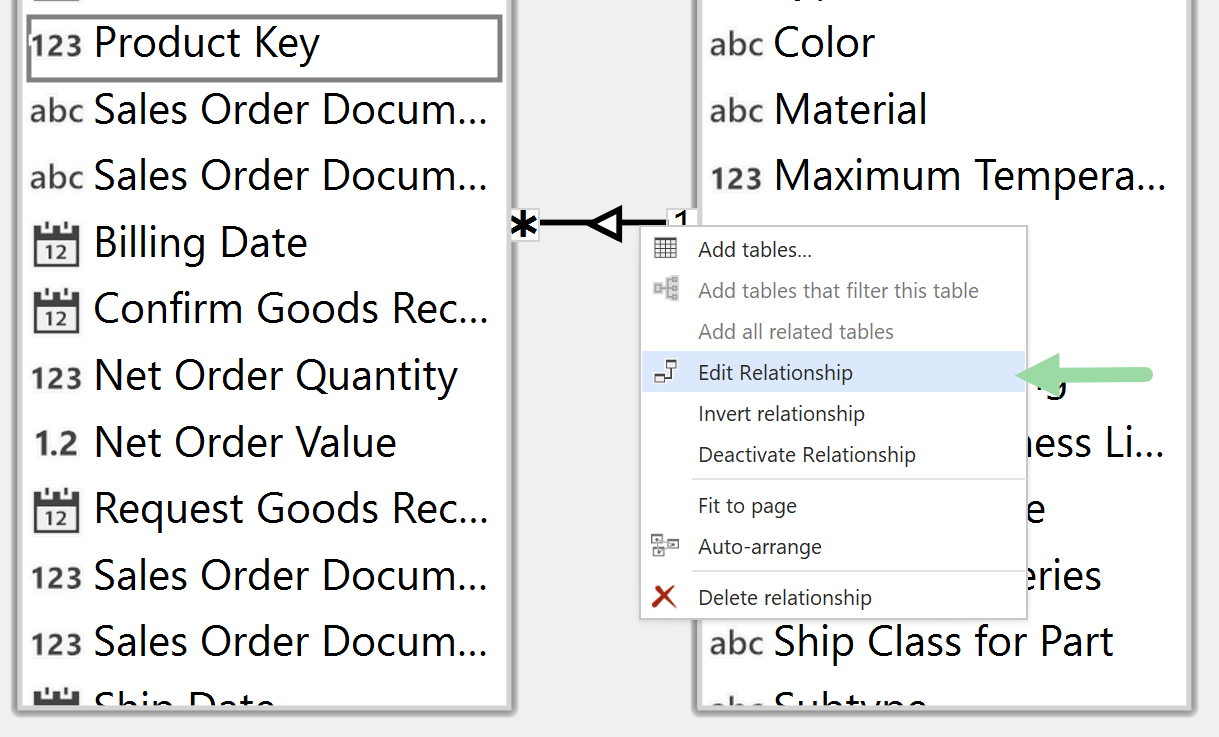

编辑关系图

Note

你也可以不使用关系图，而是通过 TOM Explorer 创建关系。找到关系应从其开始的列（多端/事实表端），右键单击并选择 创建 > 从此列创建关系。在随后出现的“创建关系”对话框中指定目标列。

选择与导航

图表与 TOM Explorer 会始终保持选中同一对象。在图表中单击表、列或关系时，会在树形视图中选中它，同时不会将焦点从图表移开。反过来，在树形视图中选择表或列时，它会在所有打开的图表中高亮显示，并在其表框内将该列滚动到可见位置。

对于不是在树形视图中手动完成的导航也同样适用：例如 转到 操作和搜索结果，也会在图表中高亮显示。

如果某个选择无法解析为单个表或列——无论是选中了多个对象，还是未选中任何对象——都会清除图表中的高亮，而不会保留过时的高亮。

Note

在 TOM Explorer 中选择对象时，不会将活动文档切换到图表。如果某个图表在后台处于打开状态，它会静默更新，而你可以继续在原来的位置工作。

双击某个关系即可打开 编辑关系。

保存关系图

要保存图表，使用 文件 > 保存（Ctrl+S）即可。如果图表有未保存的更改，而你此时关闭文档或应用程序，Tabular Editor 3 会提示你保存该图表。

Tip

同一个关系图文件可以用于不同的 Data model。图表通过表名来引用表。加载图表时，凡是模型中不存在的表，都会直接从图表中移除。

Note

每次添加或修改关系后，都需要先对 Data model 运行一次“计算”刷新，然后才能在查询模型时使用这些关系。

图表功能

用于表操作的上下文菜单

在图表视图中的任意位置右键单击，会打开一个上下文菜单，可快速访问多个选项：

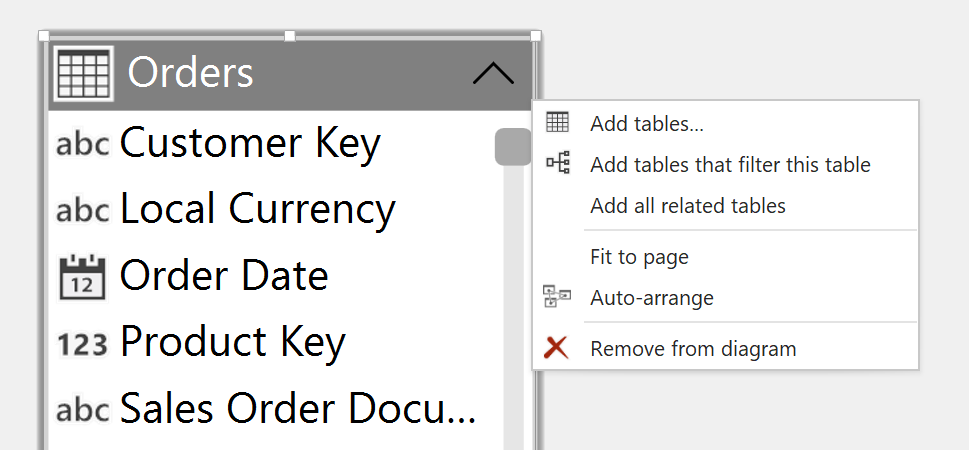

图表上下文菜单

  • 添加表...：打开对话框，手动向图表添加更多表。
  • 添加可筛选此表的表：自动引入可筛选当前表的相关表。
  • 添加所有相关表：加载与所选表存在关系的所有表。
  • 编辑关系：打开所选关系的编辑器。仅在选中关系时可见。
  • 反转关系：交换所选关系的“从”端和“到”端。仅在选中关系时可见。
  • 激活关系：激活未激活的关系。仅在选中未激活的关系时可见。
  • 停用关系：停用已激活的关系。仅在选中已激活的关系时可见。
  • 适合页面：调整图表的缩放级别，使所有可见表都能完整显示。
  • 自动排列：自动将表排列成星型架构。
  • 从图中移除：从当前视图中隐藏所选表。
  • 删除关系：从模型中删除所选关系。仅在选中关系时可见。

关系指示器

表之间的关系使用带方向的箭头来表示：

  • 1 - *：表示一对多关系。
  • * - *：表示多对多关系。
  • ➝：表示单向关系，箭头定义了该关系的筛选方向。
  • ⟷：表示双向交叉筛选关系。

这些视觉标记可帮助你快速判断筛选方向和基数。

列显示切换

每个表的右上角都有一个人字形切换按钮。点击后可在以下选项之间切换：

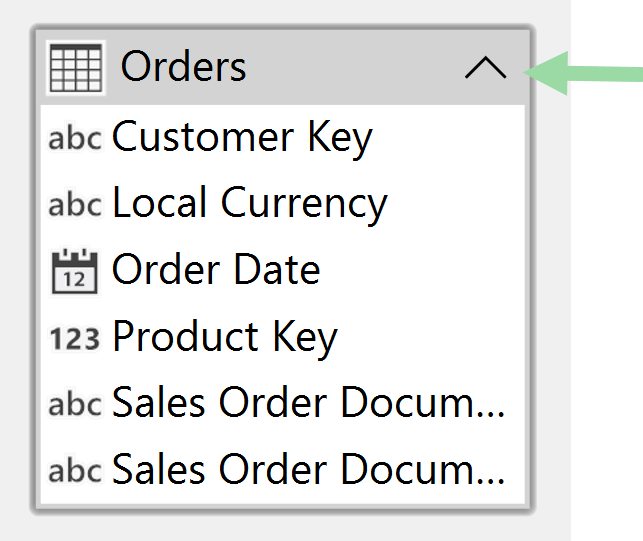

图表人字形切换按钮

  • 全部列：显示所有列。
  • 仅键列：仅显示主键和外键。
  • 不显示列：隐藏所有列，仅显示表头。

该开关有助于减少界面杂乱，尤其是在列很多的复杂模型中，让你更容易专注于关系。

列数据类型图标

图表中的每一列旁都会显示一个代表其数据类型的图标：

  • Text Icon 表示字符串/文本值
  • Integer Icon 表示整数
  • Double Icon 表示双精度/浮点小数
  • Currency Icon 表示货币/定点小数
  • Binary Icon 表示二进制值
  • Boolean Icon 表示布尔值（true/false）
  • Date Icon 用于表示日期/时间值

这份快速可视化参考支持快速数据验证，并有助于理解数据结构。
